Návod pro RTU5025

26. Říjen 2016 - 12:02 | kamilhlavka

Je třeba vložit do alarmu simkartu formát minisim - předtím odebrat PIN

Napájení, + kabel (červený).
Napájení, - kabel (černý).

Zapojit napájení, anténu

U sim karty posuvník do polohy ON (pod krytem)

Bliknutí červené diody GSM se po cca 1 min ustálí na 1x za 2 vteřiny

LED indikátor GSM - nahoře vlevo
Bliknutí LED za 0,8 sekundy (rychle): registrace do GSM sítě.

Bliknutí LED za 2 sekundy : normální stav GSM sítě.
LED nesvítí: Nelze se připojit na SIM kartu nebo neregistrovaný k mobilní síti

LED indikátor Relé - nahoře vpravo (Relay)

Relé ON: relé zavřeno (ON). OFF: relé otevřené (vypnuto)

Relé výstup
NO
COM
NC

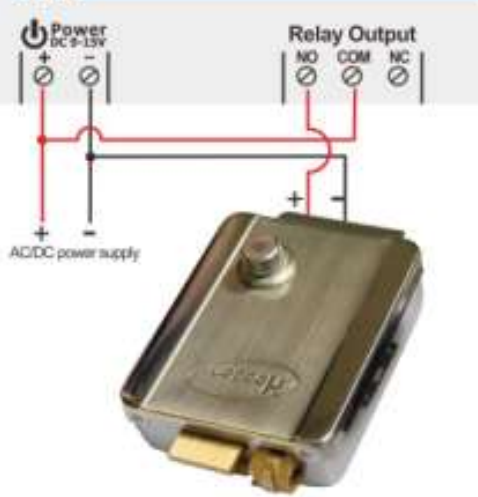

Schéma - otevírání brány

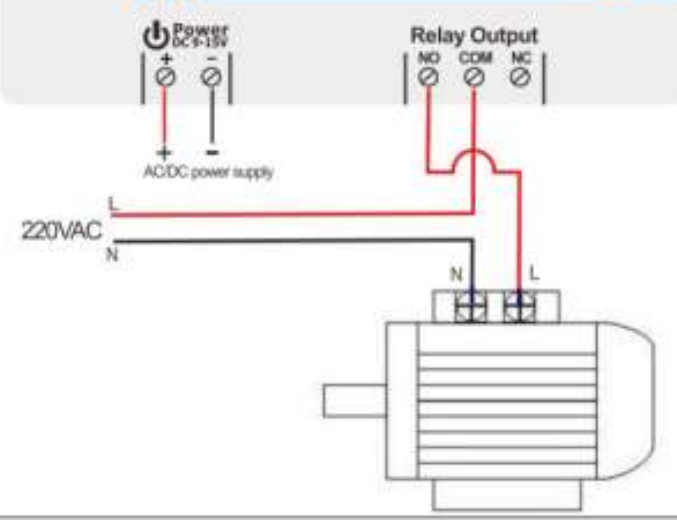

Schéma - spínání spotřebiče

ANT Připojení ke GSM anténě.

Nastavuje se za pomocí SMS

Základní nastavení 1234TEL123456789# (Tady je třeba zadat tel. číslo simkarty která je v otevírači vrat - zaměnit za 123456789 )

Autorizace 1ho čísla

1234A001#776190060#

Autorizace 2ho čísla

1234A002#776190061#

Vypnutí notifikace pro vsechny čísla

1234GOFF## (notifikace vypnout - přestanou chodit zprávy o stavu brány rele off)

1234GON## (notifikace vypnout - přestanou chodit zprávy o stavu brány rele on)

Nastavení doby sepnutí relé při prozvonění (nastaveno 30 sekund)

1234GOT030#

Nastavení doby sepnutí relé při prozvonění (nastaveno 0,5 sekund - závora)

1234GOT000#

Nastaveno sepnutí relé při prozvonění - relé sepnuto do dalšího prozvonění

1234GOT999#

Další nastavení

Změna hesla z 1234 na 1111
1234P1111

1234GON00#content# Vypnutí notifikace relé on pro 1 číslo

1234GOFF00#content# Vypnutí notifikace relé off pro 1 číslo

Reset zařízení - odpojit napájení - zmáčknout tlačítko reset pod sim kartou a držet - připojit napájení - tlačítko reset pustit po 6 vteřinách

Po resetu je zařízení uvedeno do základního nastavení
