Mikrotik routerboard + ADSL modem mod bridge

Schema telefonni linka - ADSL modem - 1P Routerboard mikrotik -  dalsi porty routerboardu třeba jako bridge



ADSL MODEM

odstranit Advanced setup > Layer2 Interface ADS a VDSL rozhrani (ATM, PTM)

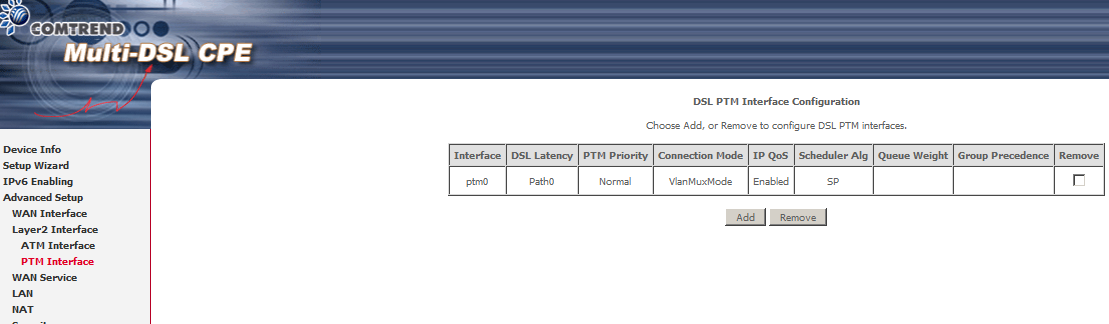

pro VDSL pak pridat rozhrani PTM - Select DSL latency - PATH 0, PTM priority - normal, connection mode - VLAN MUX Mode, IP QoS - Strict priority

Po přihlášení vyberte v levém svislém menu položku Advanced setup, následně WAN Service. V pravé části se zobrazit seznam vytvořených spojení. Jsou 4, protože modem má definovaný spojení zvlášť pro ADSL režim (ATM mode) a VDSL2 režim (PTM mode).

Nastavení bridge pro ATM - ADSL2+

Nejprve je nutné smazat příslušný PPP interface - tedy ppp1.
Dalším krokem je vytvoření nového interface.
Je nutné vybrat ATM interface atm0/(0_8_48).
Poté vybereme v dalším dialogu mód Bridging.



Nastavení bridge pro PTM - VDSL2
Nejprve je nutné smazat příslušný PPP interface - tedy ppp0.1 (ptm0.1).
Dalším krokem je vytvoření nového interface.
Je nutné vybrat PTM interface ptm0/(0_0_1).
Poté vybereme v dalším dialogu mód Bridging a nastavíme

VLAN ID na 848 a Priority na 0 a potvrdíme tlačítkem Next.

Dokončení nastavení (stejné pro oba módy).
A průvodce již jen dokončíme tlačítkem Next u souhrnu nastavení.
A následně už jen potvrdíme uložení Apply/Save. Následně by jsme v seznamu interface měli vidět příslušný bridge interface.

Jednotlivé modemy se konfigurují odlišně. Na každém modemu je tedy nutné nastavit BRIDGE MODE, připojení PPPoE či RFC2516 , dále je nutné vypnout NAT a DHCP server. Nezapoměnte také rušit veškerý port forwarding. ADSL modemu přiřadíme lokální IP adresu 192.168.1.1.



Konfigurace Mikrotik zařízení:



Pojmenování portu:

Interfaces - port na který je ADSL zapojen - Name:ADSL

Nakofigurovat IP adresu portu do kterého je zapojen modem.

1P->ADDRESSES -> ADD -> 192.168.1.2/24 -> Interface: ADSL

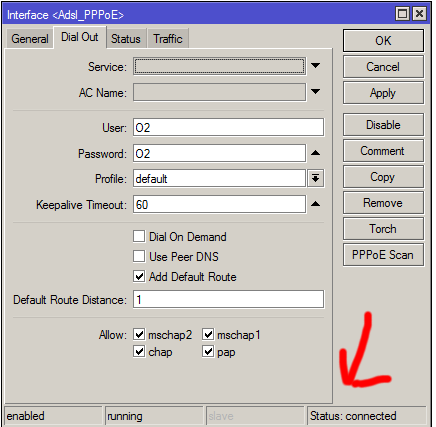

Konfigurace vytáčeného připojení: Interface -> Add -PPPoE client Name: Adsl_PPPoE

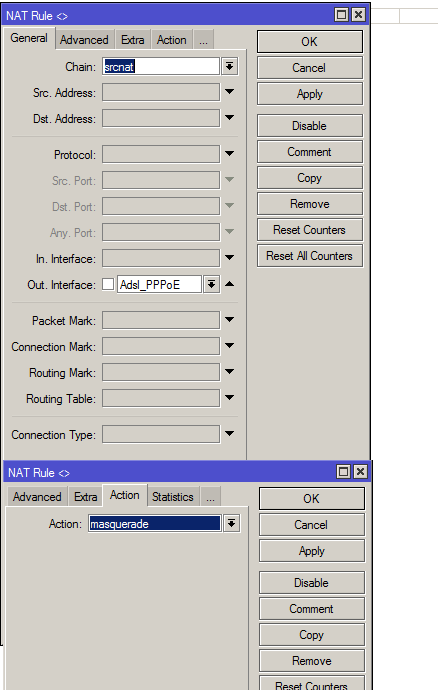

NAT hlavní NAT





add action=masquerade chain=srcnat comment="default configuration" \
    out-interface=Adsl_PPPoE

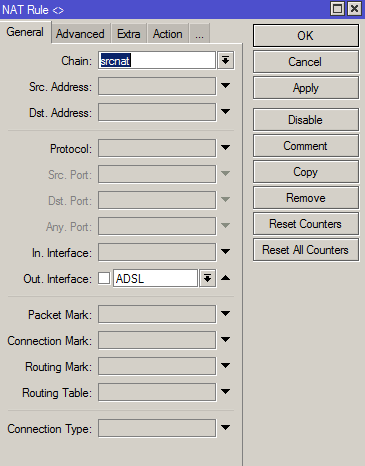

Nat pro přístup k adsl modemu



add action=masquerade chain=srcnat out-interface=ADSL
